本文主要是關于8050三極管的相關介紹，描述了其引腳的排列方法，并詳細闡述了8050三極管的特點及作用。
三極管8050三極管8050是非常常見的NPN型晶體三極管，在各種放大電路中經常看到它，應用范圍很廣，主要用于高頻放大。也可用作開關電路。
技術參數
類型：開關型;
極性：NPN;
材料：硅;
最大集電極電流（A）：0.5 A;
直流電增益：10 to 60;
功耗：625 mW;
最大集電極-發射極電壓（VCEO）：25; ［1］
特征頻率：150 MHz
PE8050 硅 NPN 30V 1.5A 1.1W
3DG8050 硅 NPN 25V 1.5A FT=190 *K
2SC8050 硅 NPN 25V 1.5A FT=190 *K
MC8050 硅 NPN 25V 700mA 200mW 150MHz
CS8050 硅 NPN 25V 1.5A FT=190 *K
8050三極管引腳圖

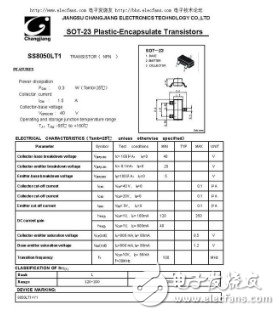

8050三極管封裝圖
8050NPN型三極管引腳的排列方法排列依次是 1-基極；2-發射極；3-集電極。
三極管管腳識別方法：
（a） 判定基極。用萬用表R×100或R×1k擋測量管子三個電極中每兩個極之間的正、反向電阻值。當用第一根表筆接某一電極，而第二表筆先后接觸另外兩個電極 均測得低阻值時，則第一根表筆所接的那個電極即為基極b。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極b。黑表筆分別接在其他兩極時，測得的阻值 都較小，則可判定被測管子為PNP型三極管；如果黑表筆接的是基極b，紅表筆分別接觸其他兩極時，測得的阻值較大，則被測三極管為NPN型管如 8050，9014，9018。
（b） 判定三極管集電極c和發射極e。（以PNP型三極管為例）將萬用表置于R×100或R×1K擋，紅表筆集電極c，用黑表筆分別接觸另外兩個管腳時，所測得的 兩個電阻值會是一個大一些，一個小一些。在阻值小的一次測量中，黑表筆所接管腳為基極；在阻值較大的一次測量中，黑表筆所接管腳為發射極。
不拆卸三極管判斷其好壞的方法：
在實際應用中，小功率三極管多直接焊接在印刷電路板上，由于元件的安裝密度大，拆卸比較麻煩，所以在檢測時常常通過用萬用表直流電壓擋，去測量被測管子各引腳的電壓值，來推斷其工作是否正常，進而判斷三極管的好壞。
如果是像8050 ，9014一樣NPN的用萬用表檢測他們的引腳，黑表筆接一個極，用紅筆分別接其它兩極，兩個極都有5K阻值時，黑表筆所接就是B極。這時用黑紅兩表筆分別接其它兩極，黑表筆所接那個極和B極，表指示阻值小的那個黑表所接就是C 極。（以上所說為用指針表所測，數字表為紅筆數字萬用表內部的正負級是和指針表相反的。）
8050三極管系列參數1、s8050三極管參數
參數：耗散功率0.625W（貼片：0.3W）
集電極電流0.5A
集電極--基極電壓40V
集電極--發射極擊穿電壓25V集
電極-發射極飽和電壓0.6V
特征頻率fT最小150MHZ典型值產家的目錄沒給出
引腳排列為EBC或ECB 838電子
按三極管后綴號分為B C D檔 貼片為L H檔
放大倍數B85-160 C120-200 D160-300 L100-200 H200-350
2、ss8050三極管參數
耗散功率0.625W（貼片：0.3W）
集電極電流0.5A
集電極--基極電壓40V
集電極--發射極擊穿電壓25V
集電極-發射極飽和電壓0.6V
特征頻率fT最小150MH
按三極管后綴號分為B C D檔 貼片為L H檔
放大倍數B85-160 C120-200 D160-300 L100-200 H200-350
管腳排列順序：E，B，C
結語關于8050三極管的相關介紹就到這了，希望本文能讓你對8050三極管有更深的理解，如有不足之處歡迎指正。
