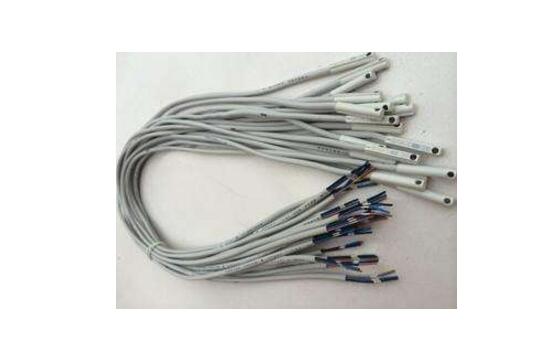

　　SMC磁性開關又叫磁控管，它同霍爾元件差不多，但原理性質不同，是利用磁場信號來控制的一種開關元件，無磁斷開，可以用來檢測電路或機械運動的狀態。

　　極數：2

　　額定電流：100m（A）

　　額定電壓：AC/DC5-240（V）

　　應用范圍：用于控制氣缸運作所配氣缸sdatn系列氣缸

　　使用電壓范圍dc5v～240v、ac;5v～240v使用電流范圍dc5～50ma、ac5～40ma

　　攝氏度保護等級ip-67

　　指示燈led

　　電線長度2m

　　壽命≥500（萬次）所配氣缸sdatn。

　　（1）電壓和電流應避免超出使用范圍。

　　（2）嚴禁磁性開關與電源直接接通，必須同負載（如繼電器等）串聯使用。

　　（3）磁性開關選用連接之前，要確認使用的工作電源，采用直流電源時，磁性開關的紅色線接電源的正極。

　　（4）請避免在有強磁場，大電流的環境使用磁性開關氣缸，若要使用，請加屏蔽裝置。

　　（5）選擇氣缸配件：按照動作和連接的要求，選擇氣缸配件。

　　1.動作距離測定；當動作片由正面靠近接近開關的感應面時，使接近開關動作的距離為接近開關的最大動作距離，測得的數據應在產品的參數范圍內。

　　2.釋放距離的測定；當動作片由正面離開接近開關的感應面，開關由動作轉為釋放時，測定動作片離開感應面的最大距離。

　　3.回差H的測定；最大動作距離和釋放距離之差的絕對值。

　　4.動作頻率測定；用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的80%左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速裝置，開關輸出信號經整形，接至數字頻率計。此時啟動電機，逐步提高轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。
