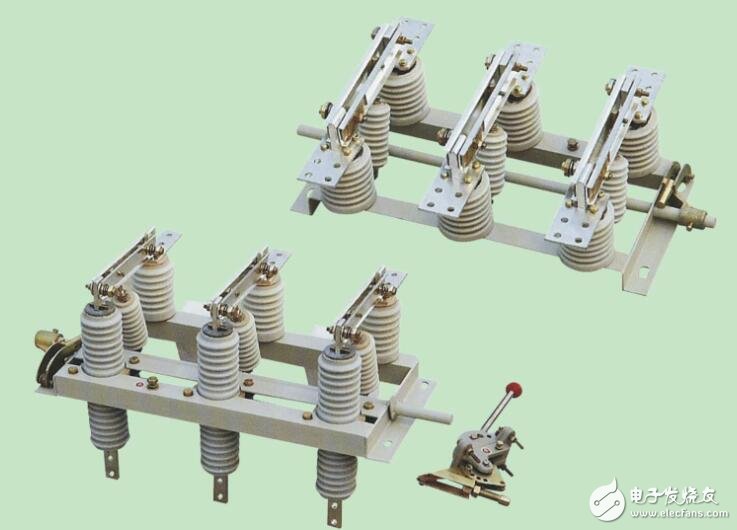

　　常用的高壓隔離開關有GN19-10，GN19-10C ，相對應類似的老產品有GN6-10，GN8-10 。以GN19-10為例，主要包括下述部分：

　　導電部分

　　由一條彎成直角的銅板構成靜觸頭，其有孔的一端可通過螺釘與母線相連接；另一端較短，合閘時它與動刀片（動觸頭）相接觸。

　　兩條銅板組成接觸條，又稱為動觸頭，可繞軸轉動一定角度，合閘時它夾持住靜觸頭。兩條銅板之間有夾緊彈簧用以調節動靜觸頭間接觸壓力，同時兩條銅板，在流過相同方向的電流時，它們之間產生相互吸引的電動勢，這就增大了接觸壓力，提高了運行可靠性。在接觸條兩端安裝有鍍鋅鋼片叫磁鎖，它保證在流過短路故障電流時，磁鎖磁化后產生的相互吸引的力量，加強觸頭的接觸壓力，從而提高了隔離開關的動，熱穩定性。

　　絕緣部分

　　動靜觸頭分別固定在兩套支持瓷瓶上。對型號中帶C的，動觸頭固定在套管瓷瓶上。為了使動觸頭與金屬的，接地的傳動部分絕緣，采用了瓷質絕緣的拉桿絕緣子。

　　傳動部分

　　有主軸，拐臂，拉桿絕緣子等。

　　底座部分

　　由鋼架組成。支持瓷瓶或套管瓷瓶以及傳動主軸都固定在底座上。底座應接地。總之，隔離開關結構簡單，無滅弧裝置，處于斷開位置時有明顯的斷開點，其分合狀態很直觀。

　　高壓隔離開關保證了高壓電器及裝置在檢修工作時的安全，起隔離電壓的作用，不能用與切斷、投入負荷電流和開斷短路電流，僅可用于不產生強大電弧的某些切換操作，即是說它不具有滅弧功能；按安裝地點不同分為，屋內式和屋外式，按絕緣支柱數目分為，單柱式，雙柱式和三柱式，各電壓等級都有可選設備。還可將高壓配電裝置中需要停電的部分與帶電部分可靠地隔離，以保證檢修工作的安全。高壓隔離開關的觸頭全部敞露在空氣中，具有明顯的斷開點，隔離開關沒有滅弧裝置，因此不能用來切斷負荷電流或短路電流，否則在高壓作用下，斷開點將產生強烈電弧，并很難自行熄滅，甚至可能造成飛弧（相對地或相間短路），燒損設備，危及人身安全，這就是所謂“帶負荷拉隔離開關”的嚴重事故。

　　高壓隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式。例如：在雙母線電路中，可以用高壓隔離開關將運行中的電路從一條母線切換到另一條母線上。

　　額定電壓：

　　隔離開關額定電壓（KV）=回路標稱電壓*1.2/1.1 倍。

　　額定電流：

　　額定電流標準值應大于最大負載電流的150%。

　　額定熱穩定電流：

　　選擇大于系統短路電流的額定熱穩定電流值。
