接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc）裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。

常規接近開關尾部出現采用圓形連接器相連（即接近開關連接線），這個圓形連接器為M12*1，M8*1為主，線纜長度為2M， 5M，10M任選。

接近開關可以用作到位檢測或者限位檢測，在一些環境比較惡劣的地方其引線上有一層屏蔽層，屏蔽層是一層金屬網狀編織層，屏蔽層把信號線包裹起來起到防信號干擾的目的，編織層一般是紅銅或者鍍錫銅。在接線時，把屏蔽層接入大地，將干擾信號傳入大地。

接近開關一般分為NPN型和PNP型，輸出信號為三極管的開集電極輸出，帶不帶屏蔽層不影響其接線方式，下面介紹NPN和PNP型接近開關的接線方法。

NPN型帶屏蔽層接近開關的接線方法

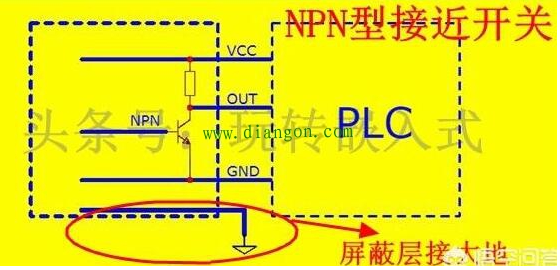

NPN型接近開關和plc接線時，需要用一個電阻將輸出信號out上拉至電源，以電源作為公共端，輸出端out接至PLC，如下圖所示。

屏蔽層要接到外殼或者大地。上圖中沒有到位信號時，三極管不導通，out輸出高電平。當到位時，三極管導通，out輸出低電平。

PNP型帶屏蔽層接近開關的接線方法

PNP型接近開關和PLC接線時，需要用一個電阻將輸出信號out下拉至GND，以GND作為公共端，輸出端out接至PLC，如下圖所示。

屏蔽層要接到外殼或者大地。上圖中沒有到位信號時，三極管不導通，out輸出低電平。當到位時，三極管導通，out輸出高電平。

以上兩種接線方式都是將屏蔽層接到外殼或者是大地，將干擾信號引入大地，以降低對信號的干擾，提高傳感器的工作穩定性。

以上就是帶屏蔽層接近開關的接線方法。
