本文主要是關于三極管的相關介紹，并就三極管的PNP和NPN進行了詳盡探討。
PNP型三極管PNP型三極管，是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管，所以稱為PNP型三極管。也可以描述成，電流從發射極E流入的三極管
PNP型三極管發射極電位最高，集電極電位最低，UBE《0.
三極管按結構分，可分為NPN型三極管和PNP型三極管。
三極管導通時IE=（放大倍數+1）*IB和ICB沒有關系，ICB=0 ICB》0時，可能三極管就有問題，所以三極管在正常工作時，不管是工作在放大區還是飽和區ICB=0
當UEB》0.7V（硅）（鍺0.2V），RC/RB《放大倍數時，三極管工作在飽和區，反之就工作在放大區
在講PNP之前，我們來先看看NPN三極管。這種型號的三極管在用于開關狀態時，大都是按圖一的接法：發射極接地，集電極接高電平，基極接控制信號。在圖一里，當信號Green為高電平時，三極管導通，電流從集電極流向發射極，也就是說從Vcc到地構成一回路，這個時候發光二極管導通發光。其次對于PNP型的三極管，用于開關狀態時，一般都是按圖二的接法：發射極接高電平，當基極收到低電平信號時，三極管導通，也即電流從發射極流向集電極。
由上圖可見，若三極管三端加的電壓不正確會損壞三極管，在三極管的Datasheet里都有標出擊穿電壓的參數:

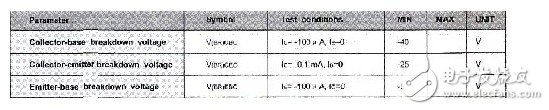

PNP型三極管8550的擊穿電壓參數
三極管的反向工作電壓應小于擊穿電壓的(1/2～1/3)，以保證管子安全可靠地工作。

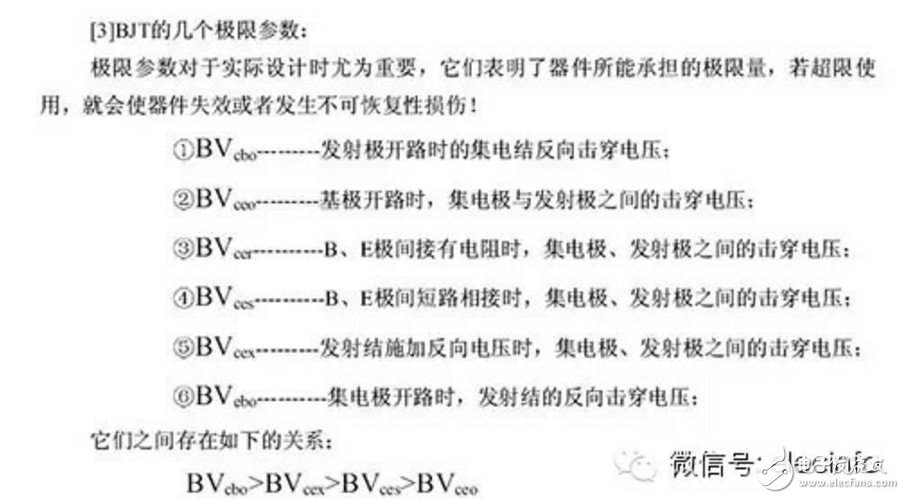

關于三極管的擊穿電壓討論示意
當然，有得初學者會提出對Vcbo>Vceo有所疑問：因為有資料介紹三極管的擊穿電壓，BVceo怎么會小于BVcbo，應該BVceo約=BVcbo+0.6v才對啊!解答是：BE是正偏，BC是反偏，關系當然不是加，而是VCE=VCB-0.7中E所以VBO>VCEO。
PNP三極管和NPN三極管的開關電路一、三極管開關電路設計的可行性及必要性
可行性：用過三極管的人都清楚，三極管有一個特性，就是有飽和狀態與截止狀態，正是因為有了這兩種狀態，使其應用于開關電路成為可能。
必要性：假設我們在設計一個系統電路中，有些電壓、信號等等需要在系統運行過程中進行切斷，但是又不能通過機械式的方式切斷，此時就只能通過軟件方式處理，這就需要有三極管開關電路作為基礎了。
二、NPN三極管基本開關電路概述
如下（圖.1）就是一個最基本的三極管開關電路，NPN的基極需連接一個基極電阻（R2）、集電極上連接一個負載電阻（R1）
首先我們要清楚當三極管的基極沒有電流時候集電極也沒有電流，三極管處于截止狀態，即斷開；當基極有電流時候將會導致集電極流過更大的放大電流，即進入飽和狀態，相當于關閉。當然基極要有一個符合要求的電壓輸入才能確保三極管進入截止區與飽和區。
三、PNP三極管基本開關電路概述?
三極管用的最多的，其實是開關電路。下面分別介紹PNP型和NPN型的三極管。先說PNP型的三極管，常用的型號有9012，8550等等。如何使用呢，如下圖：
FM是一個蜂鳴器，8550是一個PNP型的三極管，C端接地，B端由單片機控制，E端通過FM接VCC。根據箭頭的方向，E端高電壓的時候，當B端也是高電壓，那么E和C之間是斷開的，當B端是低電壓，那么E和C直接導通，實現開關的作用。簡單的技巧：三極管上箭頭所在方向的二極管，只要二極管正向導通，那么三極管上下就能導通。
PNP與NPN 晶體管的檢測方法NPN和PNP主要就是電流方向和電壓正負不同，說得“專業”一點，就是“極性”問題。
方法一：
鑒別基極B
將數字萬用表撥至二極管檔，紅表筆固定任接某個引腳，用黑表筆依次接觸另外兩個引腳，如果兩次顯示值均小于1V或都顯示溢出符號“1”，則紅表筆所接的引腳就是基極B。如果在兩次測試中，一次顯示值小于1V，另一次顯示溢出符號“1”，表明紅表筆接的引腳不是基極B，此時應改換其他引腳重新測量，直到找出基極B為止。
區分NPN管與PNP管
使用數字萬用表的二極管檔。按上述操作確認基極B之后，將紅表筆接基極B，用黑表筆先后接觸其他兩個引腳。如果都顯示0.500～0.800V，則被測管屬于NPN型；若兩次都顯示溢出符號“1”，則表明被測管屬于PNP管。
方法二：
判定基極。
用萬用表R×100或R×1k擋測量管子三個電極中每兩個極之間的正、反向電阻值。當用第一根表筆接某一電極，而第二表筆先后接觸另外兩個電極均測得低阻值時，則第一根表筆所接的那個電極即為基極b。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極b。黑表筆分別接在其他兩極時，測得的阻值都較小，則可判定被測管子為PNP型三極管；如果黑表筆接的是基極b，紅表筆分別接觸其他兩極時，測得的阻值較小，則被測三極管為NPN型管如9013，9014，9018。
小注：
使用數字萬用表的二極管檔測量二極管的正向壓降，這時讀數的單位是mV。例如，用該檔檢測2AP3型二極管的正向壓降，顯示為“352”，即表示352mV或0.352V（此管為鍺管）。用該檔檢測IN4007型二極管時，正向顯示為“509”，即表示正向壓降為509mV或0.509V（此管為硅管）。
數字萬用表的二極管檔，還可以用來檢測電路是否短路。
結語關于三極管NPN和PNP的相關介紹就到這了，希望本文能讓你對三極管有更深的區別。
