本文主要是關于SS34二極管的相干介紹，并著重對SS34二極管的參數及其壓降進行了詳盡的闡述。
SS34二極管SS34簡介
SS34為貼片肖特基二極管，常用在小電流的（模型）電調上用，用于電路瞬間整流。其中白色段為負極。
SS34基本參數
電壓，Vrrm:40V
電流，If平均：3A
正向電壓Vf最大：0.75V
電流，Ifs最大：100A
工作溫度范圍：-55°Cto+125°C
封裝形式：SMC
針腳數：2
封裝類型：SMC
封裝類型，替代：DO-214AB
正向電壓，于If:0.5V
電流，Ifsm:100A
結溫，Tj最低：-55°C
結溫，Tj最高：125°C
表面安裝器件：表面安裝
反向電流，Ir最大值：0.5mA
外殼溫度，Tc:105°C
SS34價格行情
回顧2014年，二極管SS34價格指數走勢基本處于盤整階段，震蕩范圍在40-50點之間，年末呈上升趨勢。整體來看，2014年二極管SS34價格指數收于最高點位56.82點，收于最低點位38.85點，周均價格指數為44.52點，12月末收于56.82點，漲幅比較明顯。
從產品報價來看，華強北市場2014年12月SS34平均價格為0.10元/PCS，最高報價為0.12元/PCS，最低價為0.078元/PCS。主要經營品牌中，MCC的SS34平均價為0.08元/PCS，其中最高報價為0.085元/PCS，最低報價為0.078元/PCS；TOSHIBA的SS34平均價為0.12元/PCS；ZHIDE（志得）的SS34平均價為0.099元/PCS，其中最高報價為0.105元/PCS，最低報價為0.098元/PCS。
ss34二極管壓降是多少小電流時是0.1-0.2V。
流過額定電流時就大了，看數據手冊可知：
1A 3A
1N5817（20V/1A） 0.45V 0.75V
1N5818（30V/1A） 0.55V 0.875V
1N5819（40V/1A） 0.6V 0.9V
肖特基二極管ss34和ss24的區別肖特基二極管SS34和SS24唯一的區別就是最大正向整流電流不同，前者為3A，后者為2A。這兩個型號的具體參數如下：
SS24：最大反向峰值電壓VRRM=40V、最大正向整流電流I（AV）=2A、最大正向壓降VF=0.5V、最大反向漏電流IR=20mA、封裝形式SMB/DO-214AA。
SS34：最大反向峰值電壓VRRM=40V、最大正向整流電流I（AV）=3A、最大正向壓降VF=0.5V、最大反向漏電流IR=20mA、封裝形式SMB/DO-214AA。

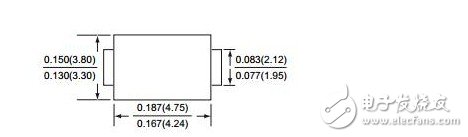

封裝形式：
關于SS34二極管的相關介紹就到這了，如有不足之處歡迎指正。
